Задвижка или шаровой клапан: что нужно для сетей водоснабжения?

23. April 2020 Inna Reznikova

Водоснабжение — это сложная сеть, которая требует тщательного ухода, правильной регулировки, периодического ремонта, замены составляющих, счетчика и других элементов. Для полноценной работы системы водоснабжения необходимо использовать специальные задвижки или шаровые клапаны. Но что все таки нужно? А нужно все! Потому что задвижки выполняют функцию перекрытия и регулирования потоков води или другой любой жидкости, а клапаны обратные предохраняют систему канализации от попадания стоковых вод обратно в систему.

Важные детали о трубопроводной арматуре

Задвижка — самая распространенная арматура, которую используют для регулировки водоснабжения во время планового или внепланового ремонта конструкций. Их устанавливают практически на каждой водопроводной трубе, ведь конструкция задвижки очень проста, легка в эксплуатации и управлении.

Чтобы перекрыть или открыть поток воды в трубопроводе нужно всего лишь повернуть маховое колесо. А вот по типу конструкции нужно точно знать, какая задвижка вам нужна:

  • клиновая;
  • параллельная;
  • шиберная.

Более детальную информацию можно узнать на сайте дистрибьютора. В Украине таковым является компания СМО Украина. Доставка по всей Украине, поэтому в Запорожье также можно их заказать.

Шаровой клапан обратный, но не менее распространенный. Его часто используют для регулировки потока рабочей среды в обратною сторону. Он перекрывает его и все, что уже потекло в сток назад не вернется благодаря этому клапану. Его чаще всего используют на воду, воду с примесями, канализацию. Он также прост в конструкции и эксплуатации. Также есть клапаны обратные откидные и двустворчатые.

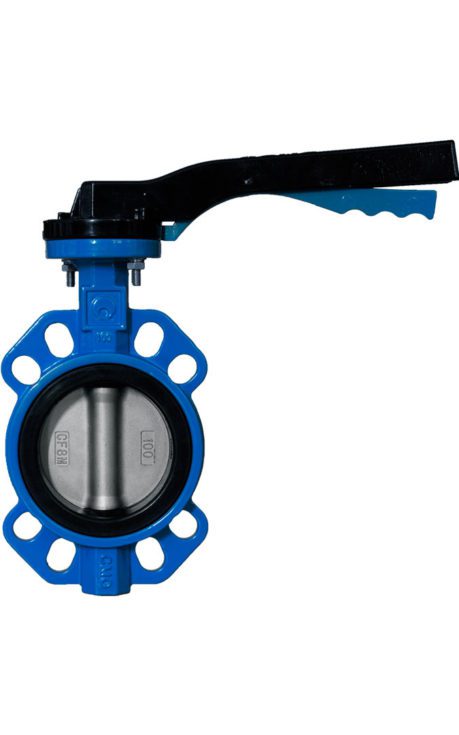

клапан

Критерии выбора трубопроводной арматуры

Как и любая деталь, выбор задвижки для сети водоснабжения требует внимательности и понимания. Важно точно знать технические характеристики и исходные требования:

  1. Выбор метода регулировки;
  2. Материал;
  3. Номинальный размер условного прохода;
  4. Геометрические параметры;
  5. Подбор модели по номенклатуре.

Также, не мало важными критериями являются:

  • Предназначение детали — если работа будет проводиться с использованием запорного элемента и выдвижного шпинделя, тогда его можно использовать с любыми жидкостями. Если наоборот, тогда нужно установить задвижку в трубопровод с жидкостью, которая менее образует коррозию;
  • Температура — каждая задвижка выдерживает определенный температурный режим;
  • Герметичность — задвижка должна иметь самый высокий уровень герметичности. Особенно, если в трубе есть пар под давлением.

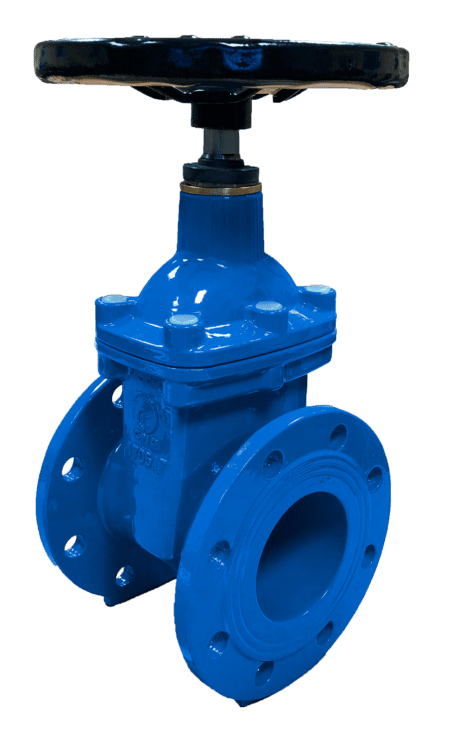

задвижка

Технические характеристики и исходные требования трубопроводной арматуры

Трубопроводная арматура должна быть сертифицирована и в случае поломки - пригодна к ремонту. К особо важным требованиям стоит отнести:

  • прочность;
  • плотность;
  • герметичность;
  • работоспособность;
  • надежность.

К различным видам такой арматуры применяют специальные требования. Например, запорная арматура проектируется с учетом ее установки (горизонтальный трубопровод - шпиндель расположен в любом положении, а вертикальный - шпиндель расположен горизонтально). Также, она должна быть рассчитана на полный перепад давлений на запорном органе и на прочность, с учетом всех нагрузок от трубопровода.

В задвижке на трубопроводе, на котором возможен нагрев конденсата в замкнутом пространстве, должно быть устройство, которое исключит повышение давления выше допустимого.

Обратный клапан должен закрываться при прекращении движения вещества и открываться при перепаде давлений в затворе. Также, проточная часть такой арматуры должна соответствовать коэффициенту гидравлического сопротивления:

  • не больше 3 для поворотного клапана;
  • не больше 6 для подъемного;
  • не больше 13 для подъемного клапана со штампосварным корпусом.
